Блоки монтажные 36....3722 39....3722
 |
 |
|
|
Серия блоков 36 ....3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля. |
Серия блоков 39 ....3722 имеют 4 модификации с различной комплектацией реле. Для коммутации и защиты электрических цепей, обеспечения надежности и ремонтопригодности, а так же для облегчения обслуживания системы электрооборудования. | |
|
|
||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||
|
|
||
| Номинальное напряжение, В | 12 | 12 |
| Количество предохранителей | 16 | 20 |
| Количество электронных реле | 3 | 3 |
| Количество электромеханических реле | 6 | 5 |
| Степень защиты | IP66 | IP4Х |
| Масса, кг | не более 1,1 | не более 0,9 |
| Способ крепления | двумя винтами М6 | винт М5 и 2 спец.вилки |
| Подключение | штыревыми колодками 6,3 и 2,8 мм | штыревыми колодками 6,3 и 2,8 мм |
| Технические условия | ТУ 37.469.017-96 | ТУ 37.469.026-97 |
|
|
||

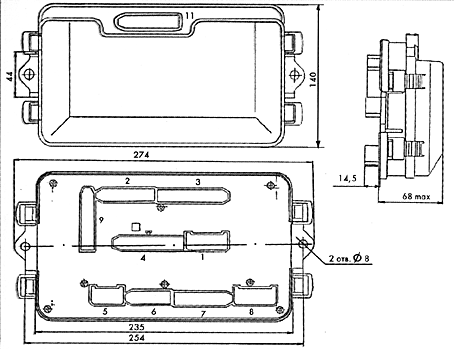

| Габаритные размеры 36....3722 |
|
|
|
|
||

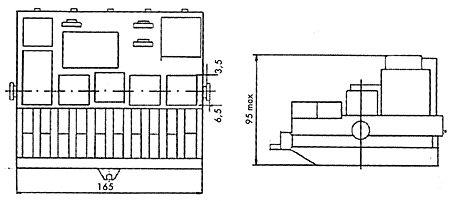

| Габаритные размеры 39....3722 |
|
|
