ПЕРЕКЛЮЧАТЕЛИ                      377.3710-08 . ..                                     378.3710-04. ..    378.3710-08. ..                            378.3710-05. ..

Переключатели унифицированные предназначены для коммутации электрических цепей автомобилей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Номинальное напряжение, В 12 12 12
Номинальный ток, А 8 8 8
Падение напряжения, мВ/А не более 10 не более 10 не более 10
Масса, кг  0,04 0,04  0,04
Степень защиты IР4Х IР4Х IР4Х
Размер штырей, мм 2,8х0,8 2,8х0,8 2,8х0,8
Условное обозначение символа по требованию заказчика по требованию заказчика по требованию заказчика
Тип подсветки символа от встроенной лампы от встроенной лампы от встроенной лампы
Технические условия ТУ 37.003.1180-83 ТУ 37.003.1180-83 ТУ 37.003.1180-83

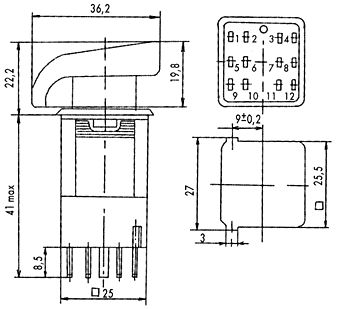

Габаритные размеры и электрическая схема 377.3710-08. ..



 Габаритные размеры и электрическая схема 378.3710.-04. ..  378.3710-08. ..



Габаритные размеры и электрическая схема 378.3710-05. ..
