ПЕРЕКЛЮЧАТЕЛИ               75.3710-01...                            75.3710-02...  75.3710-03...

  Предназначены для управления различными потребителями электроэнергии в автомобилях. Подключение выключателей и переключателей производится посредством колодки гнездовой. Крепление - при помощи защелок на корпусе.

Технические характеристики
Номинальное напряжение, В 12 12
Номинальный ток, А 8 8
Падение напряжения, мВ/А не более 10 не более 10
Степень защиты IP4X IP4X
Масса, кг 0,0135 0,0135
Способ крепления защелками на корпусе защелками корпуса
Размер штырей, мм 2,8х0,8 2,8х0,8
Условное обозначение символа по требованию заказчика по требованию заказчика
Тип подсветки символа светодиодом светодиодом
Индуктивность нагрузки, мГн не более2,1 не более 2,1
Технические условия ТУ 37.469.016-95 ТУ 37.469.016-95

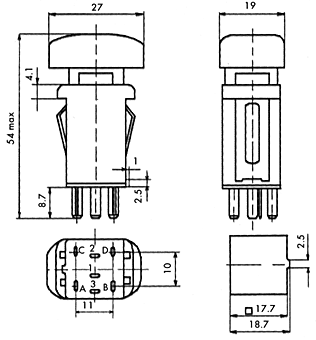

                    Габаритные размеры  и электрическая схема  75.3710-01...



        Электрическая схема 75.3710-02...  75.3710-03...
