Реле 73.3747 73.3747-01 731.3747 731.3747-01
|
|
|||||
| Реле предназначены для коммутации электрических цепей постоянного тока | |||||
|
|
|||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|||||
|
|
|||||
| Номинальное напряжение, В | 12 | 12 | 24 | 24 | |
| Номинальный ток, А | 50/20 | 50/20 | 25/10 | 25/10 | |
| Ток катушки, А | не более 0,2 | не более 0,2 | не более 0,1 | не более 0,1 | |
| Напряжение срабатывания, В | 5...8 | 5...8 | 12...16 | 12...16 | |
| Напряжение отпускания, В | 1,5...4 | 1,5...4 | 3...8 | 3...8 | |
| Степень защиты | IP44 | IP44 | IP44 | IP44 | |
| Масса, кг | 0,05 | 0,05 | 0,05 | 0,05 | |
| Способ крепления | винт М6 | винт М6 | винт М6 | винт М6 | |
| Температура функционирования, градусов по Цельсию | -60...+55 | -60...+55 | -60...+55 | -60...+55 | |
| Режим работы | повторно-кратковременный | повторно-кратковременный | повторно-кратковременный | повторно-кратковременный | |
| Технические условия | ТУ 37.003.1417-93 | ТУ 37.003.1417-93 | ТУ 37.003.1417-93 | ТУ 37.003.1417-93 | |
| Электрическая схема |
|
||||
|

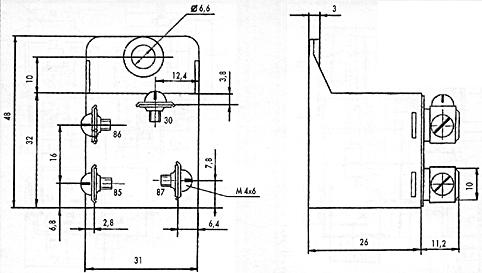

Габаритные размеры |
|
||||
|---|---|---|---|---|---|
