Реле 735.3747 735.3747-01 735.3747-10 735.3747-11 738.3747
|
|
|
|||
| Реле предназначены для коммутации электрических цепей постоянного тока. | ||||
|
|
||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||
|
|
||||
| Номинальное напряжение, В | 12 | 24 | 12 | |
| Номинальный ток, А | 10 | 5 | 50/15 | |
| Ток катушки, А | не более 0,2 | не более 0,1 | не более 0,4 | |
| Напряжение срабатывания, В | 5...8 | 12...16 | 5,5...8,0 | |
| Напряжение отпускания, В | 1...4 | 2...8 | 2...4,0 | |
| Степень защиты | IP44 | IP44 | IP44 | |
| Масса, кг | 0,05 | 0,05 | 0,06 | |
| Способ крепления | винт М6 | винт М6 | винт М6 | |
| Температура функционирования, градусов по Цельсию | -60...+55 | -60...+55 | -40...+65 | |
| Режим работы | продолжительный | продолжительный | кратковременный | |
| Технические условия | ТУ 37.003.1417-93 | ТУ 37.003.1417-93 | ТУ 37.003.707-80 | |
| Электрическая схема |  |
|
 |
|
|

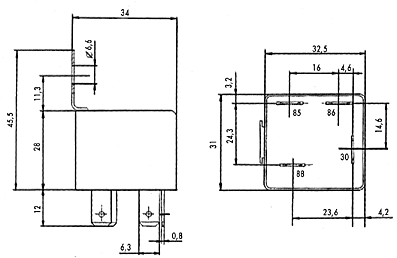

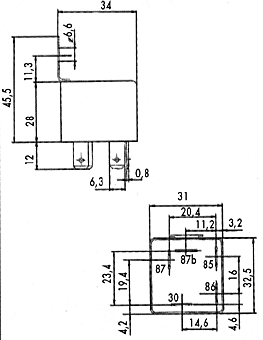

Габаритные размеры |
|
 |
||
|---|---|---|---|---|
