Реле 98.3747 98.3747-01 98.3747-10 98.3747-11
|
|
 |
|||
| Реле предназначены для коммутации электрических цепей постоянного тока. | ||||
|
|
||||
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||
|
|
||||
| Номинальное напряжение, В | 12 | 12 | 12 | 12 |
| Номинальный ток на замыкание, А | 20 | 20 | 20 | 20 |
| Номинальный ток на размыкание, А | 10 | 10 | - | - |
| Падение напряжения, мВ/А | 5 | 5 | 5 | 5 |
| Степень защиты | IP44 | IP44 | IP44 | IP44 |
| Масса, кг | 0,018 | 0,018 | 0,018 | 0,018 |
| Ширина штырей, мм | 2х6,3; 3х4,8 | 2х6,3; 3х4,8 | 2х6,3; 2х4,8 | 2х6,3; 2х4,8 |
| Технические условия | ТУ 37.469.030-99 | ТУ 37.469.030-99 | ТУ 37.469.030-99 | ТУ 37.469.030-99 |
| Электрическая схема |  |
 |
 |
 |

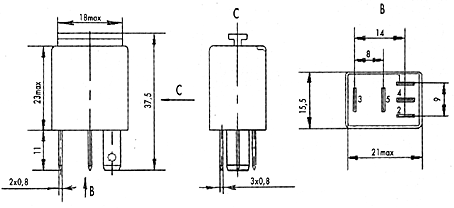

| Габаритные размеры |
|
|||
|
|
||||
